Isolation & Instrumentation Amplifier PS-ISOA7

アナログ入出力・差動絶縁アンプ

概要

　　　　■　DINレール取付、組込み用、アナログ絶縁アンプ
　　　　■　差動入力およびシングルエンド入力に対応
　　　　■　シングルエンド出力
　　　　■　入力部はインスツルメンテーションアンプ
　　　　■　1bitデータストリーム絶縁（デジタル変調、復調部は独自回路）
　　　　■　入力～電源～出力の3グループで絶縁
　　　　■　DC24V電源用

機能

　　　　■　LPF切り替え
　　　　■　入力インピーダンス切り替え
　　　　■　過入力保護（電源遮断時も）
　　　　■　負荷短絡保護
　　　　■　電源逆説保護

ダウンロード

マニュアル

ラインナップ

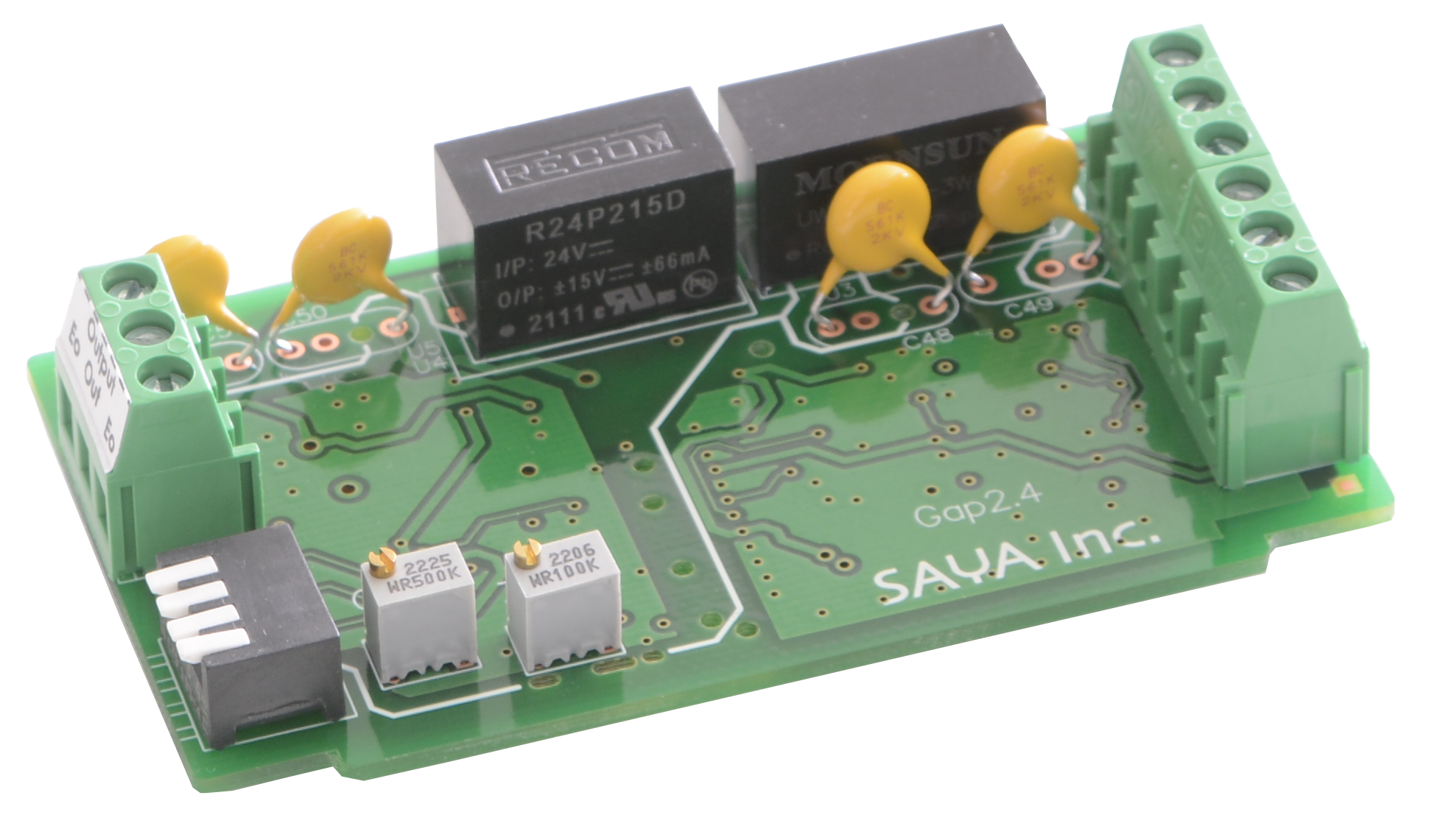

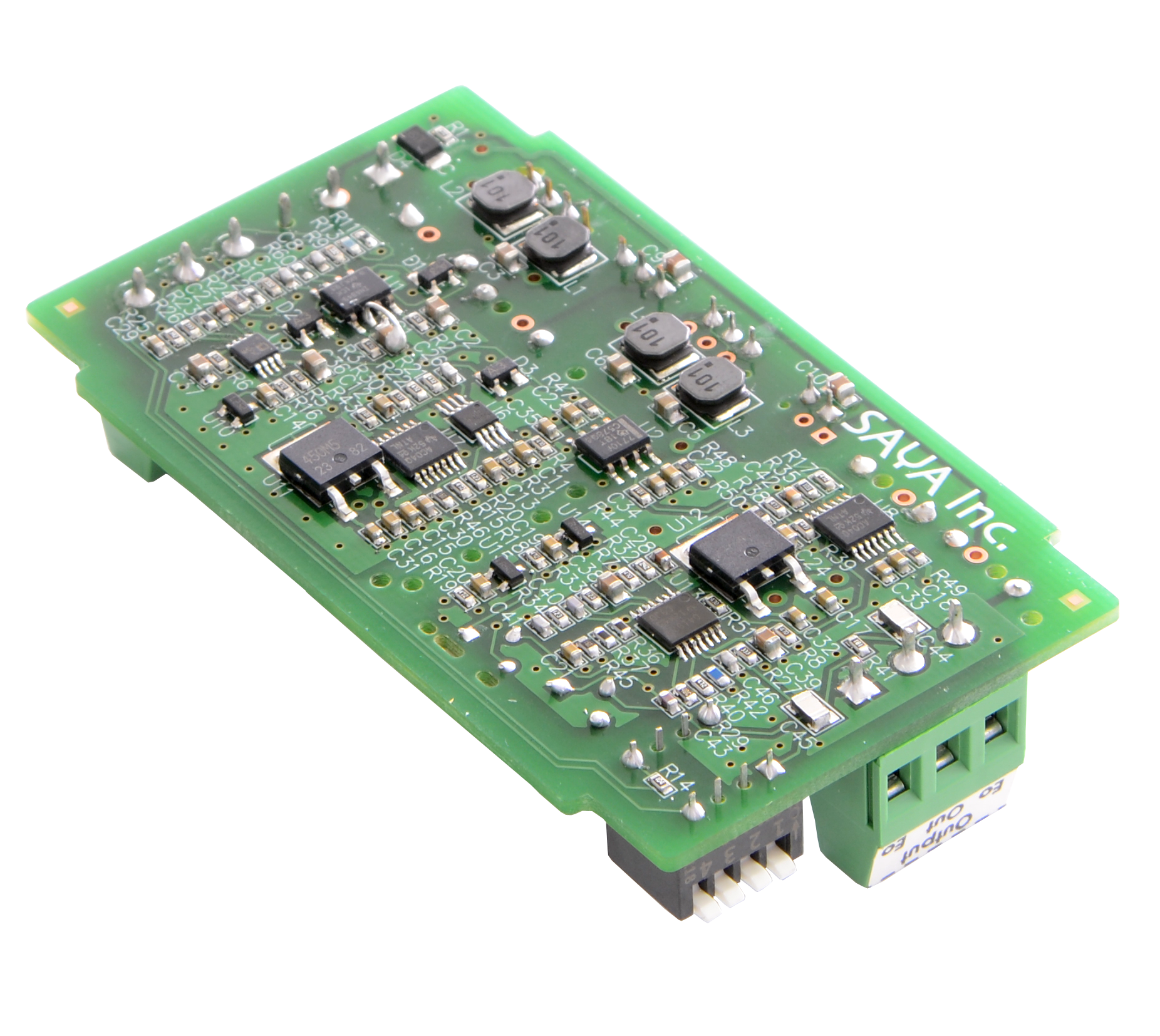

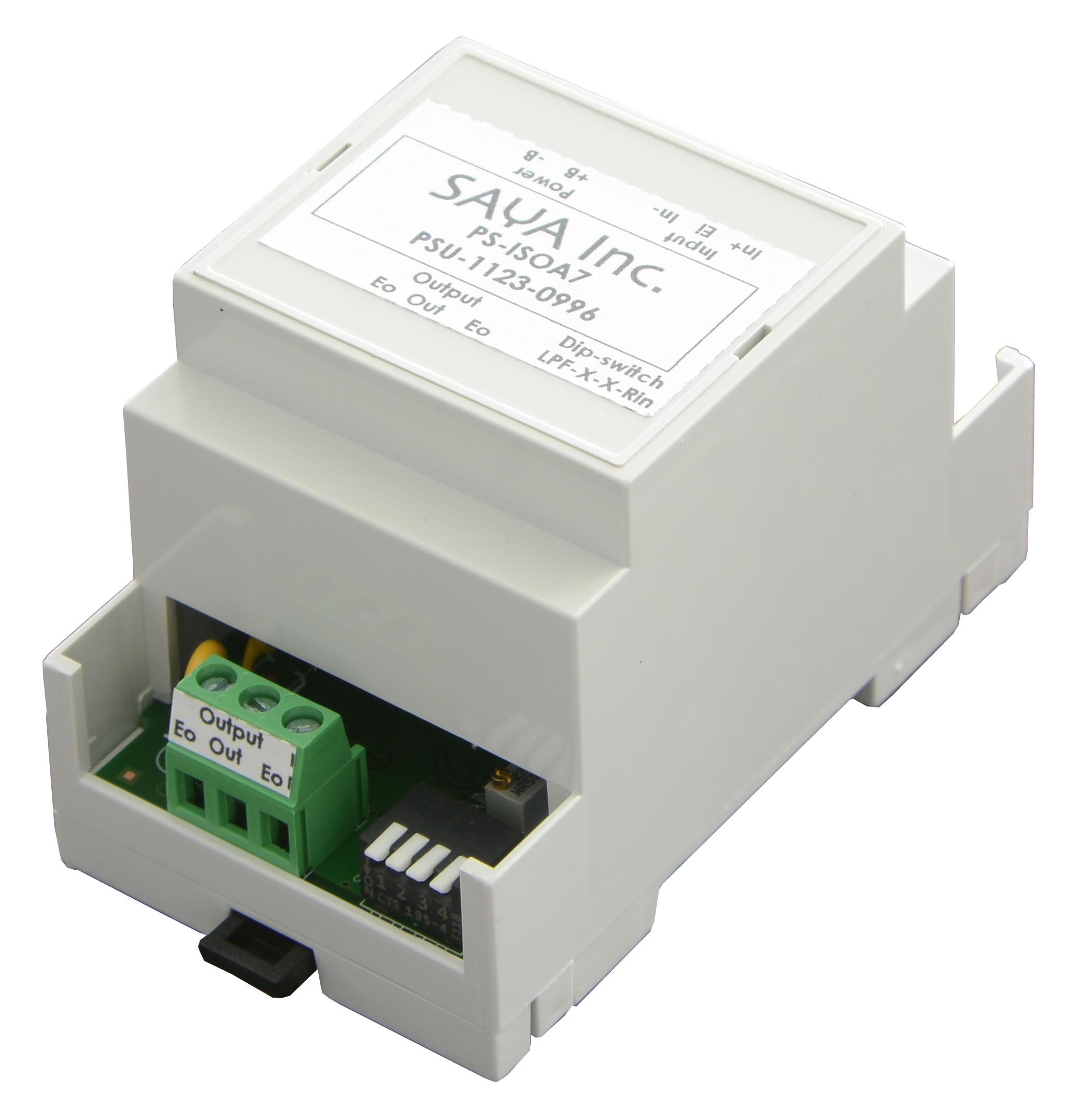

PS-ISOA7

原理

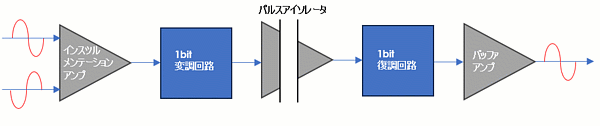

入力は、インスツルメンテーションアンプで、シングルエンドに変換されます。入力インピーダンスはロ－/ハイ切替可能ですが、ハイの場合には90dB以上のCMRR（同相ノイズ除去比）に達します。次に、1bit変調回路にて、デジタル信号に変換され、ここで、耐圧2KVのアイソレータで、絶縁されます。その後、1bit復調回路で、アナログ信号に復元され、2段階のフィルタ付アンプを経て、出力されます。

1次側、2次側の給電部も絶縁されますので、以下の3ブロックで絶縁されます。
①入力側
②出力側
③給電側

利点

アナログ信号をデジタル信号に変換して、絶縁するので、直線性に優れています。デジタル変調、復調部は既存のICを使わず、独自に構築したもので、広い周波数特性と、低歪性能、精度（オフセットやゲインの、温度ドリフト性能）のトータルでバランスの取れた性能を有します。

代表諸元

サイズ	W52.8 x D58 x H89.6
電源電圧	DC22～26V　（無信号時消費電流60mA）
定格	入力：20Vp-p(シングルエンド±10V、バランス±5V & ∓5V) 出力：20Vp-p(シングルエンド±10V)
絶縁耐圧（60秒）	入力-出力2KV 電源-入力2KV 電源-出力1.5KV
周波数特性(-3dB)	Wide : DC-19.3KHz Narrow : DC-220Hz 5VDC 1.6A 4Ω負荷では倍の電流になります。
温度ドリフト	ゼロ：26ppm/℃ ゲイン：32ppm/℃
利得	1x(0dB) ・・・最大1000までカスタマイズ可
歪率	0.0039% (100Hz20Vp-p） 0.03% (1KHz20Vp-p） 0.059% (10KHz20Vp-p）
雑音	Wide : 1.1mV Narrow : 0.23mV
保護回路	入力過電圧保護出力短絡保護電源逆接保護
